家用220v電表接線圖原理圖（家用電表接線實物圖）

小狼 ? 行業百科 ? 2021-12-14 00:07:27 ?

家用電表接線圖 電表怎么接 電表接法圖解

一、電表的接法 家用電表接線圖

單相有功電度表(簡稱：?jiǎn)蜗嚯姸缺?由接線端子、電流線圈、電壓線圈、計量轉盤、計數器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動……單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子。由于電度表的型號不同，各類型的電表在鉛封蓋內都有4各端子的接線圖。以下是家用電表接法圖。

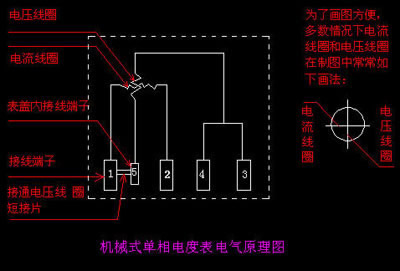

家用電表接線原理圖如下：



家用電表接線圖 電表怎么接 電表接法圖解



電表的接法一：直接接入法

如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。

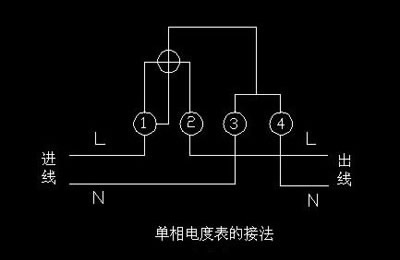

直接接入法：?jiǎn)蜗嚯姸缺砉灿兴膫€(gè)接線端子，從左至右按1、2、3、4編號。

接線一般有兩種一般是1、3接進線，2、4接出線;另一種是按1、2接進線，3、4接出線。無論何種接法，相線(火線)必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。



家用電表接線圖 電表怎么接 電表接法圖解



電表的接法二：經互感器接入法

在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：

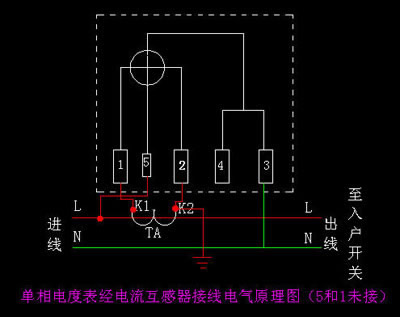

(1)單相電度表內5和1端未斷開時的接法。

由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。如下圖



家用電表接線圖 電表怎么接 電表接法圖解

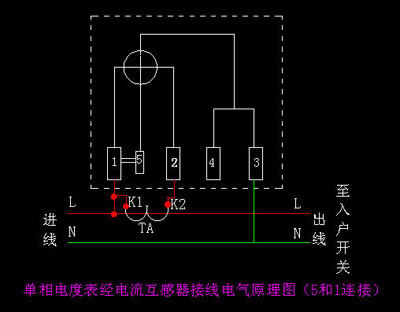

(2)單相電度表內5和1端短接片已斷開時的接法。

由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。



家用電表接線圖 電表怎么接 電表接法圖解



以上就是電表的接法，以及家用電表接線圖。買購網小編提醒大家，家用電表在接線的時候要注意安全哦!家用電表接線圖 電表怎么接 電表接法圖解

一、電表的接法 家用電表接線圖

單相有功電度表(簡稱：?jiǎn)蜗嚯姸缺?由接線端子、電流線圈、電壓線圈、計量轉盤、計數器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動……單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子。由于電度表的型號不同，各類型的電表在鉛封蓋內都有4各端子的接線圖。以下是家用電表接法圖。

家用電表接線原理圖如下：



家用電表接線圖 電表怎么接 電表接法圖解



電表的接法一：直接接入法

如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。

直接接入法：?jiǎn)蜗嚯姸缺砉灿兴膫€(gè)接線端子，從左至右按1、2、3、4編號。

接線一般有兩種一般是1、3接進線，2、4接出線;另一種是按1、2接進線，3、4接出線。無論何種接法，相線(火線)必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。



家用電表接線圖 電表怎么接 電表接法圖解



電表的接法二：經互感器接入法

在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：

(1)單相電度表內5和1端未斷開時的接法。

由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。如下圖



家用電表接線圖 電表怎么接 電表接法圖解



(2)單相電度表內5和1端短接片已斷開時的接法。

由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。



家用電表接線圖 電表怎么接 電表接法圖解



以上就是電表的接法，以及家用電表接線圖。小編提醒大家，家用電表在接線的時候要注意安全哦!
