220v電子式單相電表接線圖（220智能電表安裝接線圖解）

小狼 ? 行業百科 ? 2021-12-19 13:47:13 ?

大家好我是小豆，今天我們介紹一款非常常用的電器元件，基本上每個家庭都會(huì )用到，電能表，家庭用到都是單相電表。首先我們來看下家庭電路。



電工必備：?jiǎn)蜗嚯姳斫泳€(xiàn)圖，初學電工看了都會(huì )接，實物講解



220v電子式單相電表接線圖

1：電源浪涌保護器通常并聯至電路系統中，當雷電發生時，在進入建筑物的各類金屬管、線上產生的高強度電磁感應，因而產生的大量脈沖能量，電源浪涌保護器就會(huì )發揮作用將過電流導入到大地，降低設備各端口的電位差。



電工必備：?jiǎn)蜗嚯姳斫泳€(xiàn)圖，初學電工看了都會(huì )接，實物講解



220智能電表安裝接線圖解

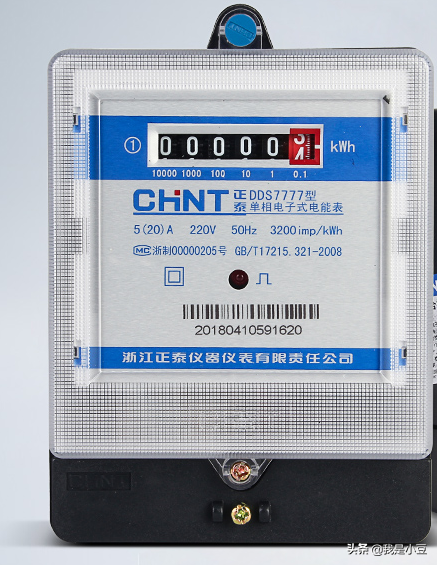

2：電表外部介紹，刻度盤，10000 1000 100 1 0.1。讀數的時候，小數點不讀，其他正常讀數。220V 5--20A 50HZ



電工必備：?jiǎn)蜗嚯姳斫泳€(xiàn)圖，初學電工看了都會(huì )接，實物講解



220v電子式單相電表接線圖

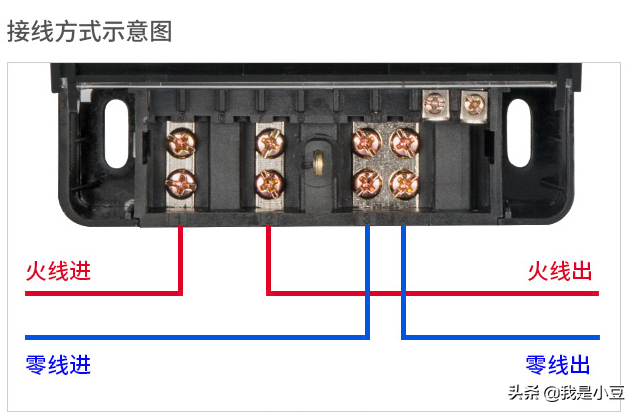

3：接線方法：?jiǎn)蜗嚯姳斫泳€(xiàn)口訣;1---3 進 2----4 出。大家下圖中，火線進1號好端子，2號端子出火線，3號端子進零線，4號端子出零線，口訣就是 1 進火線，3 進零線 2 出火線 4 出零線。



電工必備：?jiǎn)蜗嚯姳斫泳€(xiàn)圖，初學電工看了都會(huì )接，實物講解



220智能電表安裝接線圖解

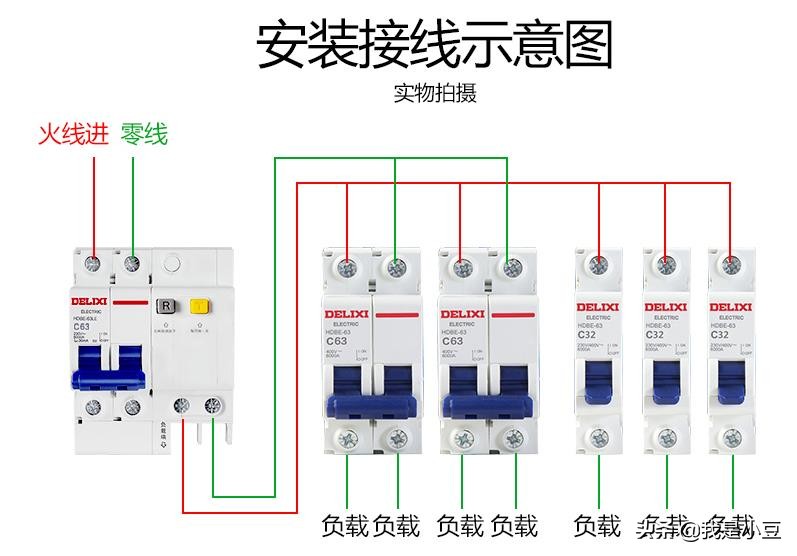

家庭電路漏?？臻_(kāi)安裝對照表：
