幾種常用電表接線，初學電工看了應該都會(huì )接。有了這篇文章基本所有簡單的電表接線都能搞定了，希望看完多多轉發，多多收藏，讓更多的人也能學習到一些專業知識，謝謝。自己動手時一定要確保安全的情況下進行，建議旁邊有人幫忙看著。

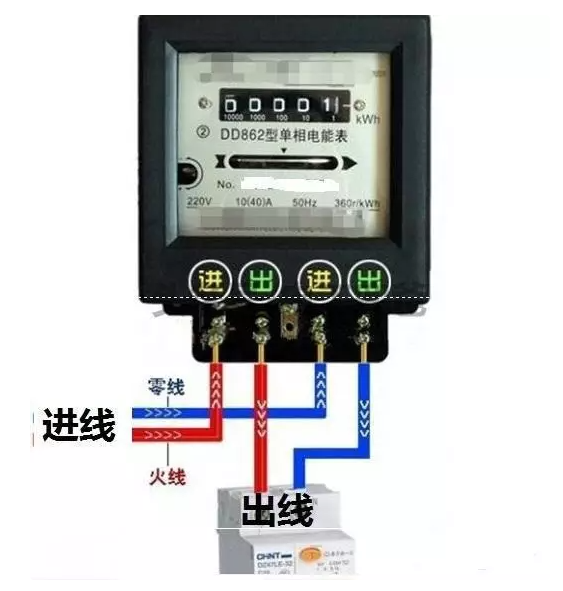

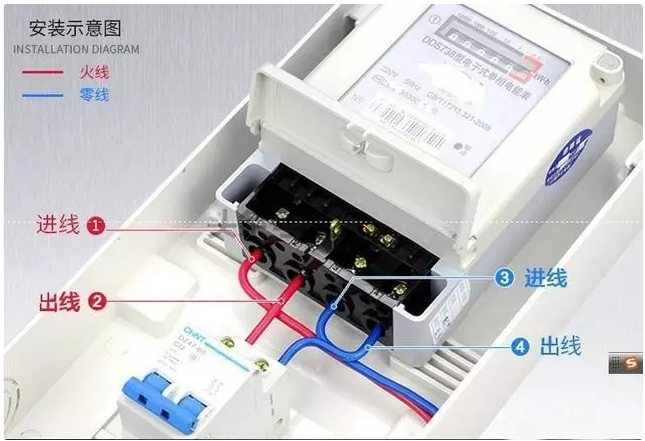

單相表接線圖

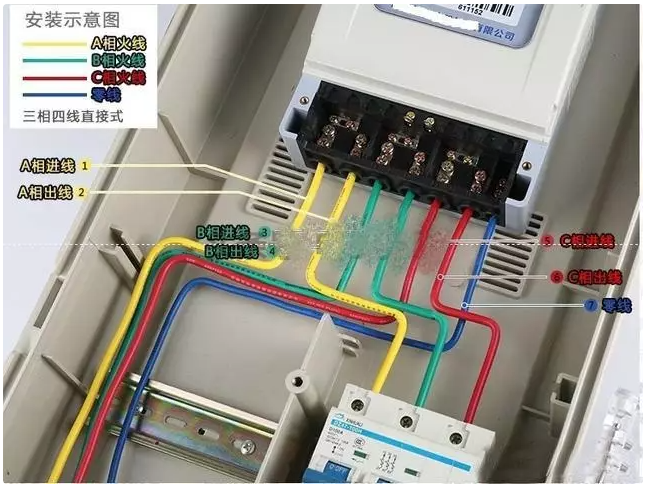

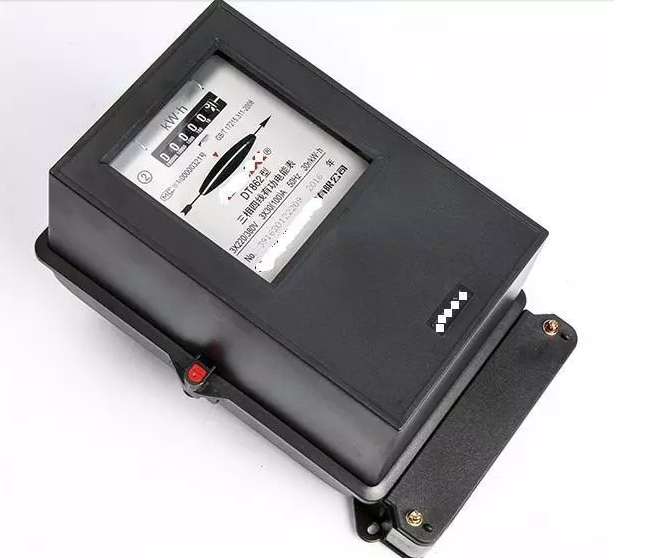

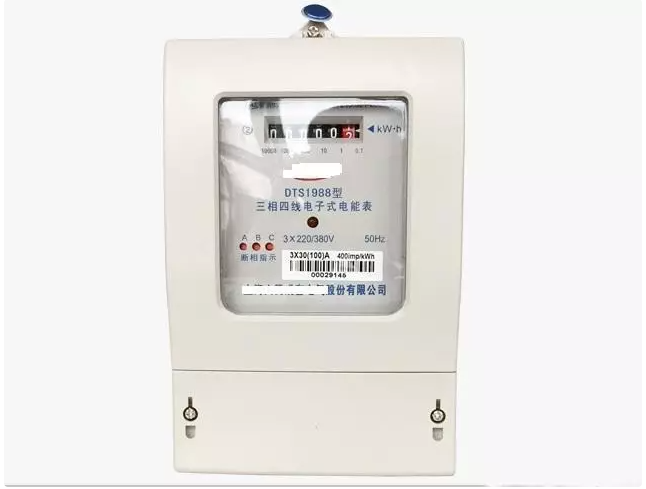

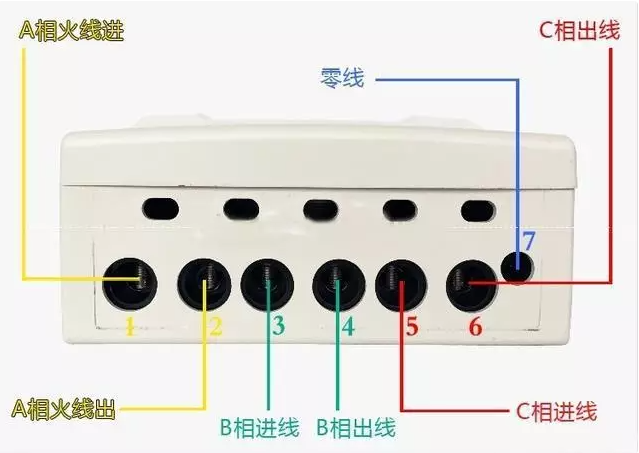

三相電表直接表接線圖

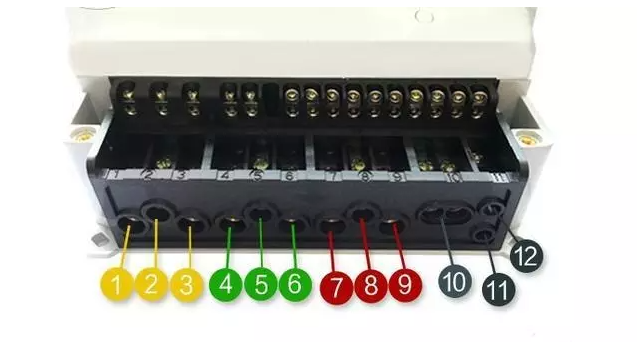

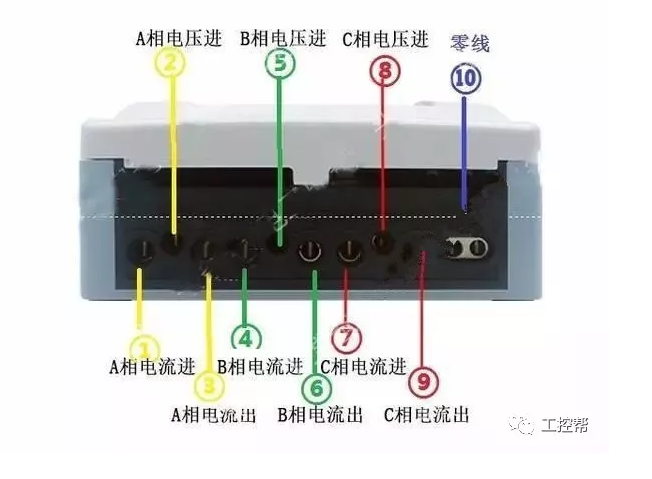

過電流互感器【3X220/380V 1.5(6)A】電能表接線圖

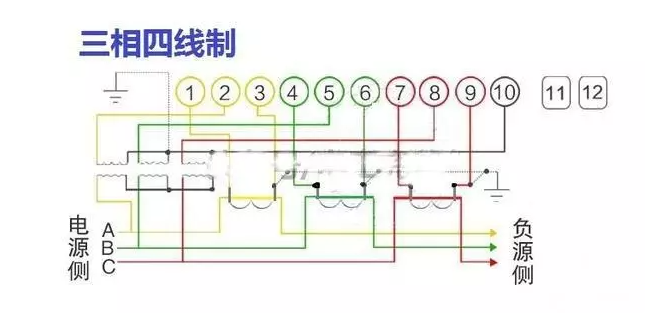

三相四線電能表【3X57.7/100V 1.5(6)A】接線圖

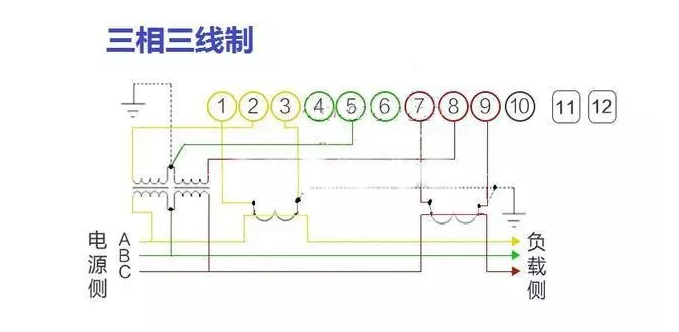

三相三線電能表【3X100V 1.5(6)A】接線圖

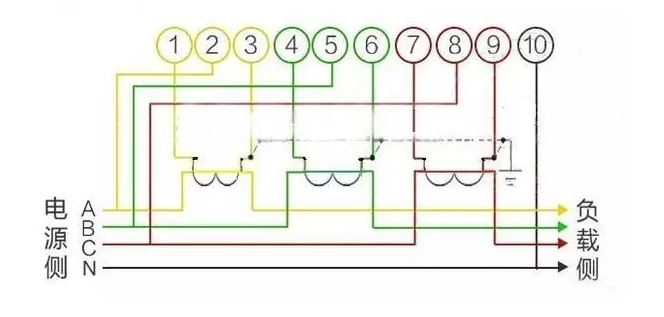

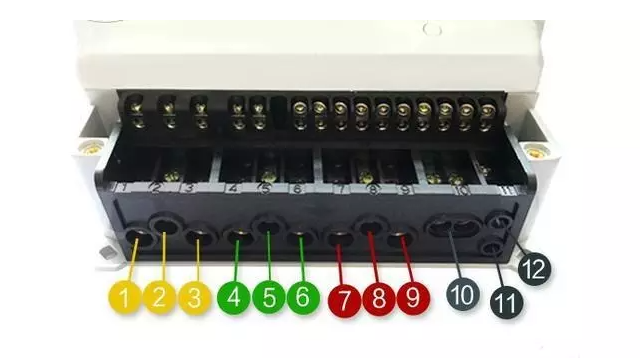

過電流互感器【3X220/380V 1.5(6)A】電能表接線圖
本文由網上采集發布，不代表我們立場，轉載聯系作者并注明出處：http://www.ww0661.com/hangyebk/202112/25929.html
