導軌式電能表是如何接線的？導軌電能表接線方法流程

小狼 ? 行業百科 ? 2023-06-24 00:04:50 ?

小編昨天接到一個電話，說是買了我們的導軌式電能表，準備安裝的時候，說明書找不到了，然后就不知道怎么進行安裝接線了，所以就打電話過來問我們接線的方法。那么，小編因為售前客服，所以我就找了我們的技術來給打講解一下。

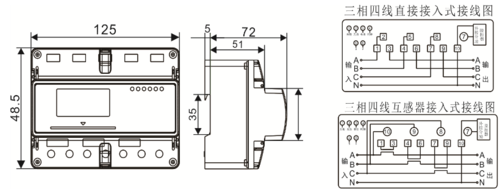

導軌式電能表接線主要有直接式和互感式兩種，大電流導軌表使用直接式;小電流導軌表使用互感式。(如下圖)



導軌電能表接線方法流程



接入中性點絕緣系統的電能計量裝置，應采用三相三線有功、無功電能表。接入非中性點絕緣系統的電能計量裝置，應采用三相四線有功、無功電能表或3只感應式無止逆單相電能表。

接入中性點絕緣系統的3臺電壓互感器，35kV及以上的宜采用Y/y方式接線;35kV以下的宜采用V/V方式接線。接入非中性點絕緣系統的3臺電壓互感器，宜采用Y0/y0方式接線。其一次側接地方式和系統接地方式相一致。

低壓供電，負荷電流為50A及以下時，宜采用直接接入式電能表;負荷電流為50A以上時，宜采用經電流互感器接入式的接線方式。






對三相三線制接線的電能計量裝置，其2臺電流互感器二次繞組與電能表之間宜采用四線連接。對三相四線制連接的電能計量裝置，其3臺電流互感器二次繞組與電能表之間宜采用六線連接。

導軌式三相四線電能表是指有A、B、C、N，其中，N線是中線，也叫零線。N線是為了從380V相間電壓中獲得220V線間電壓而設的，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。
