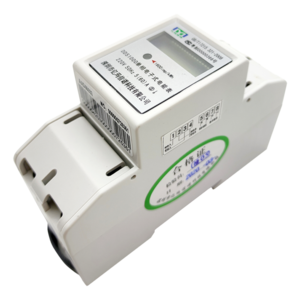

本次發布的單三相導軌式電表說明書是小編經過簡單整理融合的一份簡單明了的電子文檔，目的是為了有些電工人員一時忘記了怎么安裝。所以，有興趣的小伙伴可以過來看看。
【功能特點】：
1. 計量功能: 具有計量正,反向有功電能,累計于總電量;
2. 采用6+1位步進式計數器記錄累積電量，可選 6+1位LCD顯示方式;
3. 電能脈沖指示，電源指示功能;
4. 35mm DIN導軌或板前安裝;
5. 無源脈沖輸出;
6. 采用高品質長壽命電子部件，過載能力強，長期工作不需調校。
【技術規格】：
(1)電壓: 220V/230V±20%;
(2)頻率: 50Hz;
(3)電流規格: 1.5(6)A 2.5(10)A 5(20)A 5(25)A 5(30)A;
(4)電壓回路功耗:≤1.0W 5VA;
(5)電流回路功耗:≤1VA(Ib);
(6)正常工作溫度: -15℃ - +55℃;
(7)存貯運輸溫度: -25℃ - +70℃;
(8)環境濕度:≤85%;
(9)產品壽命:大于10年;
(10)外型尺寸:90mm X 66mm X 18mm;
(11)重量:約110g。
【安全性能】
單三相導軌式電表指標符合GB/T17215.321-2008《1級2級靜止式交流有功電能表》和GB/T17215.323-2008《2級和3級靜止式交流無功電能表》規定的要求。
【安裝與接線方法】
(1)儀表在出廠前經檢驗合格后并加鉛封。在安裝使用前，應檢查鉛封是否完好，鉛封完好即可安裝使用，對無鉛封或儲存時間過長的儀表，應請有關部門重新檢驗，合格后方可安裝使用。5.2 電能表可安裝在室內或室外使用，安裝電表的底板應固定在堅固的耐火墻上，空氣中無腐蝕性氣體，確保安裝使用安全可靠。
(2)單三相導軌式電表應按照接線盒上的接線圖進行接線，用銅接線頭接入。端鈕盒內螺釘應擰緊，避免因接觸不良引起燒毀。
(3)單三相導軌式電表正確接線，通電后即可進入正常運行狀態，在使用中發現有異?，F象，用戶不能私自拆卸，應請有資格的專業人員進行處理。
【物流運輸存儲方式】：
(1)電能表運輸和拆封不應受到劇烈沖擊，應根據JB/T 9329-1999《儀器儀表運輸、運輸貯存基本環境條件及試驗方法》的規定運輸和儲存，并按包裝箱上的要求放置。
(2)保存電能表應在原包裝內，儲存環境溫度為-25℃～+70℃，平均相對濕度不超過75%，儲存環境中無腐蝕性氣體，應防潮。
(3)電能表在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的電能表疊放高度不超過10只。
(4)在搬運、取用、安裝過程中受到劇烈撞擊或高空跌落造成外殼有明顯損毀痕跡時，請不要對該表加電，并盡快聯絡(luò )供應商。
【保修期限與售后服務】
電能表自出廠之日起18個月內,在用戶遵守說明書中規定要求,并在鉛封完整的條件下,若發現電能表不符合所屬產品標準所規定的要求時,本公司予以免費修理或更換。
